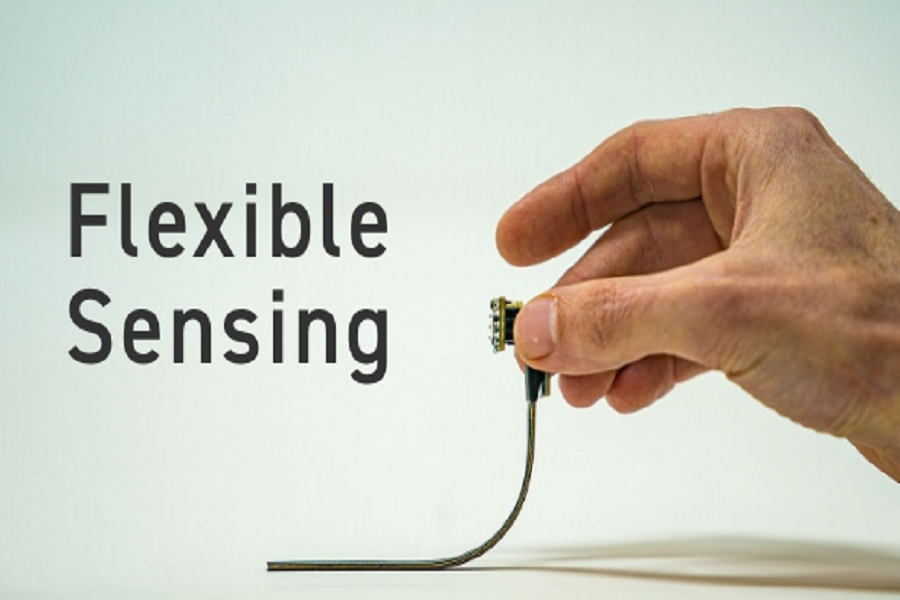

Sensor angular flexible / Sensor flexible

Se trata de un sensor que ofrece una excelente flexibilidad y elasticidad para medir ángulos de flexión, por ejemplo, en articulaciones del cuerpo humano.
・Rehabilitación / Deportes: para medir ángulos de articulaciones, etc.
・Infraestructuras: para detectar distorsiones en edificios, etc.

Características

  • El ángulo y el alargamiento se pueden medir constantemente, en tiempo real y durante largos periodos de tiempo.
  • Se puede utilizar para dispositivos portátiles.
  • Dado que se puede incorporar o integrar en el objeto, puede seguir su deformación.
  • Incluso si se monta en un objeto en movimiento, puede medir con precisión la flexión y el alargamiento sin depender de la velocidad.

Propiedades

  • Precisión: Ángulo (±1,0°), alargamiento (±0,5 mm)
  • Durabilidad: curvatura de 180 grados > 1 millón de veces (1 Hz)(1 Hz)
  • Temperatura operativa: -50 a 100 °C sin degradación de la señal
  • Frecuencia de muestreo: 1 - 200 Hz* Referencia

Línea de productos

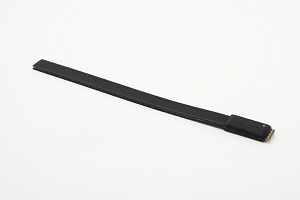

  • Sensor de 1 eje

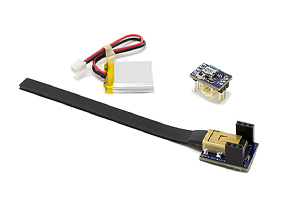

  • Kit de evaluación de 1 eje

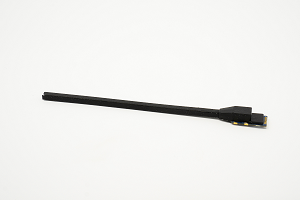

  • Sensor de 2 ejes

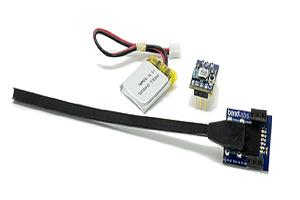

  • Kit de evaluación de 2 ejes

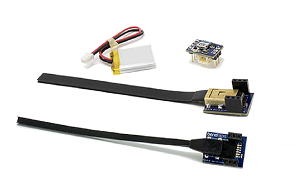

  • Kit de evaluación combinado

Aplicaciones

  • Medición de ángulos de las articulaciones durante la rehabilitación
  • Medición de ángulos de las articulaciones en entrenamientos y actividades deportivas
  • Detección de deformaciones en puentes, edificios, túneles, etc.
  • Detección de flexión y estiramiento en dispositivos móviles y domésticos
  • Detección de deformación en chasis y carrocerías de automóviles
  • Supervisión y detección de anomalías en los movimientos de robots industriales
  • Detección de movimientos de los dedos en guantes de RV

Cómo usarlo

[Procedimiento de conexión "WebApp"]
※WebApp es un sitio web de conexión para usar el sensor tras la compra del kit de evaluación (el mismo para las variantes de 1 y 2 ejes).
  • 1. Conecte la batería a la placa del sensor y enciéndalo. (※Para encenderlo, mantenga pulsado el botón hasta que parpadee dos veces)
  • 2. Acceda a la WebApp (Enlace: Web APP )
  • 3. Toque "Connect Sensor" (Conectar sensor)
  • 4. Toque "ads_eval_kit"
  • 5. Aparece la indicación "Connected" (Conectado). (※Puede conectar dos dispositivos al mismo tiempo repitiendo este proceso)
